Van xiên khí nén dn40 thân inox 316

1. Tên gọi khác của sản phẩm

– Van xiên khí điều khiển DN40

– Van góc khí điều khiển DN40

– Y xiên điều khí nén DN40

– Xiên y điều khiển bằng khí nén DN40

Van xiên khí nén hay còn  gọi là van góc thuộc hệ Van điều khiển khí nén. Đây là loại van Mở/Đóng bằng lưu chất lỏng bằng nguông khí nén được cấp vào van. phụ tùng komatsu, phụ tùng hyundai, thuỷ lực khí nén
Van góc khí nén có đầy đủ kích thước cho đường ống bé từ: DN15, DN20, DN25, DN32, DN40, DN50, DN65 …

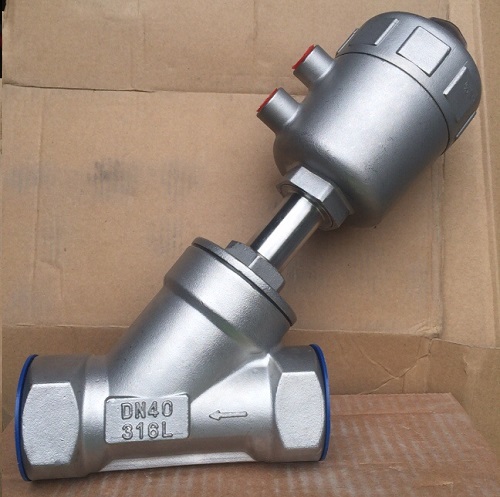

VAN XIÊN KHÍ NÉN DN40, THÂN INOX 316

2. Cấu tạo Y xiên khí nén điều khiển DN40

1. Thân van: là nơi chịu áp lực chính và là nơi gắn liên kết các bộ phận của van thường được chế tạo bằng inox 304­306
2. Đĩa van: là bộ phận trực tiếp đống mở van được chế tạo bằng hợp kim chịu ăn mòn tốt
3. Ống liên kết thân van với bộ chuyển động: được làm cùng vật liệu inox 304­316
4. Lò xo: tạo lực nén lên đĩa van giúp van luôn trong trạng thái đóng nếu chưa cung cấp khí cho bộ chuyển động. Được chế tạo từ hợp kim chịu lực và có tính đàn hồi cao.
5. Gioăng làm kín: có nhiệm vụ làm kín các bộ phận chi tiết của van không cho lưu chất rò rỉ ra bên ngoài, được chế tạo bằng vật liệu mềm chịu lực, chịu nhiệt cao như Teflon.. VAN XIÊN KHÍ NÉN DN40, THÂN INOX 316
6. Pittong: là bộ phận gián tiếp đóng mở của van, được chế tạo bằng hợp kim chống ăn mòn cao, có gioăng làm kín.
7. Nút thông báo vào trạng thái đóng mở của van: được đặt ở đỉnh van, chế tạo bằng nhựa trong suốt.
8. Bộ phận chuyển động khí nén
9. Thanh thông báo trạng thái đóng mở van
10. Cổng cấp khí nén vào bộ phận chuyển động
11. Trục van: là thanh kim loại kết nối, chuyền lực từ pittong và lò xo lên đĩa van phụ tùng komatsu, phụ tùng hyundai, thuỷ lực khí nén

3. Thông số kỹ thuật Y xiên khí nén điều khiển DN40

– Vật liệu: Inox 304. inox 316
– Kích thước: DN20
– Điều khiển bằng khí nén
– Kiểu kết nối: lắp ren
– Áp lực: PN16. PN25
– Dạng van: On/Off
– Nhiệt độ làm việc max 220 độ C
– Áp lực khí mở van: 0 ­3.5 bar
– Made in: Taiwan
– Sử dụng: xăng dầu, nước, khí ga
– Hổ trợ thanh toán, nhanh chóng
– Giấy tờ chứng chỉ CO.CQ đầy đủ
– Bảo hành: 12 tháng
– Tình trạng: Hàng có sẵn

phụ tùng komatsu, phụ tùng hyundai, thuỷ lực khí nén

4. Nguyên lý hoạt động Y xiên khí nén điều khiển DN40

Van Y xiên điều khiển bằng khí nén kết nối với bộ truyền động khí dạng Pít tông kết nối với trục van, giúp van vận hành lên xuống điều khiển lưu chất dòng chảy. Đĩa van được gắn với trục van và được làm kín bởi một gioăng làm kín. Giúp van điều tiết lưu lượng khí hoặc chât lỏng đi qua van
